ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ О БРОНЕВОЙ ЗАЩИТЕ ТАНКА М-60А1

В. Н. БОГАТЫРЕВ, И. М. ВАГИН, Н. М. НАУМИК

Вестник бронетанковой техники. 1980. № 4

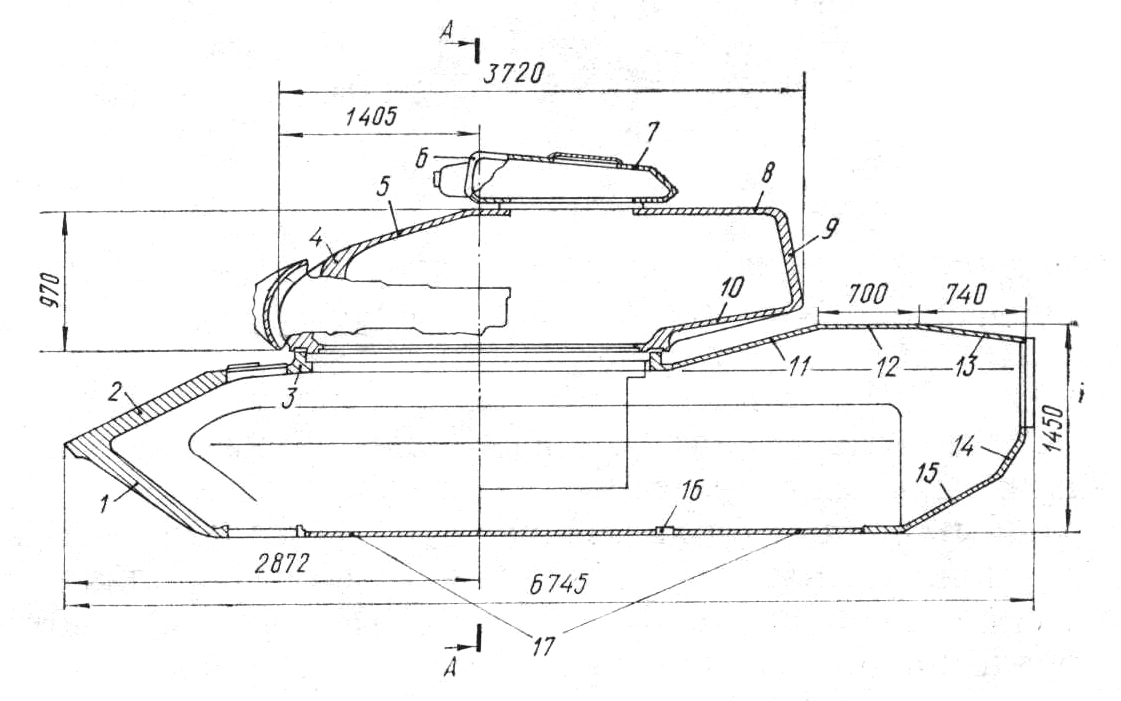

В работах [1, 2] освещались основные характеристики броневой защиты американского тан­ка М-60А1. В данной статье приводятся некоторые дополнительные данные о броневой защите этого танка (табл. 1, 2). Танк М-60А1 имеет литые кор­пус и башню, изготовленные из гомогенной брони с дифференциацией толщины от 20 до 180 мм (рисунок). Верхняя и нижняя лобовые части кор­пуса не имеют углов подворота. Борта корпуса представляют фасонную отливку, имеющую утол­щения, выступающие внутрь гусеничного обвода. В крыше передней части корпуса по центру раопо-

ложен люк водителя. Днище корпуса имеет ароч­ную форму, в передней части его находится ава­рийный люк. К катаным деталям корпуса относят­ся два листа днища и крыша над МТО.

Башня несимметрична относительно вертикаль­ной оси и имеет вытянутую форму. Стенки ее ло­бовой части, кроме конструктивных углов наклона, имеют и углы подворота. Амбразура для танковой пушки прикрыта литой маской-люлькой. В кормовой части башни выполнена ниша для размеще­ния части боекомплекта, легко доступного для за­ряжающего. Нижний погон башни крепится к ли тому корпусу, а верхний — к юбке башни с по­мощью болтов. Командирская башенка выполнена также литой. Литые броневые детали корпуса и башни, за исключением крышки командирского лю­ка, выполнены из стали низкой твердости (ем. табл. 2) по HB d=3,8—4,8 мм, а катаные броне­вые детали — из брони средней твердости по HB d—3,45—3,50 мм.







Таблица 1

Характеристики броневой защиты танка М60А1

Элемент защиты

Толщина, мм

Конструктивный

угол, град.

Корпус





Лобовая деталь





верхняя (1)*

120

64

нижняя (2)

150-110

55

Борта:

60-40

0-50

верхняя часть

60-40

0-50

нижняя часть

60-40

0-50

Корма:





средняя часть

(ниже жалюзи) (14)

38

33

нижняя часть (15)

28

60

Крыша:





над водителем (литая) (3)

50

85

над кормовой частью башни (прокат) (11)

25

76

над силовой установкой (прокат) (12)

20

90

кормовая часть (прокат) (13)

20

81

Днище:





литое, в продольном сечении (15)

40

90

катаные листы (17)

20

90

Башня





Лобовая часть

(слева и справа от амбразуры

пушки до головок дальномера) (4)

180-95

35**

Борта:





правый

95-112

25-13

левый

85-115

25-13

Корма (9)

60

10

Крыша:





лобовая часть (6)

45

72

кормовая часть (8)

35

90

Днище ниши башни (10)

30

80

Башенка





Лобовая часть (6)

35

45

Правый левый борта

26

45

Крыша (7)

30

85

* - в скобках указаны позиции на рисунке

** - угол подворота лобовой части 55°

Таблица 2



Твердость брони корпуса, башни и командирской башенки

Место замера

Толщина,

MM

Твердость по HB, мм

Крыши:



3,80

корпуса возле правого угла люка водителя

41

башни возле люка заряжаю­щего, справа

35

4,00

командирской башенки возле

люка командира, справа (ли­тье)

Крышки люков (литье):

34

4,00

командира

28

3,60

заряжающего

27

4,00

водителя Над силовой установкой:

27

3,80

средний съемный катаный

лист

20

3,45

правая сторона крыши кор­мовой части (прокат)

39

3,50


Анализ характеристик броневой защиты танка М-60А1 показывает, что она не соответствует современному уровню. Так, только наиболее защищен­ная лобовая проекция не пробивается бронебой­ным подкалиберным снарядом 105-мм пушки этого танка с дальности около 1 км при стрельбе под курсовым углом ±15°. Противокумулятивная за­щита отсутствует.

Бронирование бортовой проекции относительно слабое. Броневая защита танка имеет ряд ослаб­ленных зон. В частности, ослабленные зоны мас­ки-люльки находятся в месте стыка ее с башней, цапфенного узла, телескопического прицела и амб­разуры под 7,62-мм спаренный пулемет. Кроме то­го, ослабления брони имеются в зоне окна под пе­рископический прицел наводчика, люка и прибо­ров наблюдения водителя. Незащищен также стык корпуса и башни. В то же время окна оптического прицела-дальномера командира вынесены за кон­тур лобового бронирования башни, что снижает ее уязвимость.

Высокосилуэтная командирская башенка (h≈400 мм) имеет ослабления вазоне амбразуры под 12,74мм зенитный пулемет, в местах располо­жения смотровых приборов и на стыке с крышей башни. Между корпусом и кормовой нишей баш­ни имеется «заман», что приводит к ослаблению защиты от осколочно-фугасных снарядов.




ЛИТЕРАТУРА

  1. Дрибинский А. М., Мисюк А. Ф., Олизаревич Л. В. Бро­невая защита танка М-60А1. — Вопросы оборонной техники, сер. XX, 1976, вып. 67.
  2. Дрибинский А. М., Мисюк А. Ф., Копчук Н. И. Броне­вая защита серийных танков США, ФРГ, Англии и Франции.— Бронетанковая техника и вооружение за рубежом, 1975, вып. 4(6).



Поступила в редакцию 23.01.80.
