ВЛИЯНИЕ АВТОМАТИЗАЦИИ ЗАРЯЖАНИЯ ПУШКИ

НА ОБЩИЕ СВОЙСТВА ТАНКА

В. П. АНДРЕЕВ, Н. Г. ИЗОСИМОВ, С. А. КУЛЕМИИ

Вестник бронетанковой техники. №1. 1981



В последние десятилетия ручное заряжание тан­ковой пушки вытесняется автоматическим — все отечественные танки и БМП снабжены автоматом заряжания (АЗ). Однако до сих пор среди части специалистов бытует сомнение в целесообразности дальнейшего развития АЗ, подкрепляемое его от­сутствием на новых зарубежных танках M-1 и «Леопард-2».

Возникновение и развитие АЗ в танкостроении обусловлено влиянием его как на совершенствова­ние параметров оружия, так и на улучшение общих свойств танка. В чем же заключается это влияние? Замена заряжающего на исполняющий его функции автомат расширяет компоновочные возможности поиска новых схемных решений по танку в целом. Например, на начальном этапе разработки совместного американо-западногерманского танка МВТ-70 фирме «Локхид» были выданы исходные данные для расчета технико-экономической эффективности 46 вариантов нового танка [1].

Многие из этих вариантов, в том числе безбашенный, с изо­лированным от экипажа вооружением, с размеще­нием всего экипажа в корпусе, и другие стали возможны только благодаря предполагаемой автома­тизации заряжания пушки. Окончательно выбран­ная конструктивная схема танка МВТ-70 с располо­жением всего экипажа во вращающемся боевом отделении, как наиболее полно отвечающая заданным тактико-техническим требованиям, также могла быть реализована только при наличии автомата заряжания.

Отказ от заряжающего дает экономию в объеме и массе машины. Ручное заряжание вместе с необ­ходимостью размещения в боевом отделении трех человек, пушки и приборного комплекса требует значительных объемов в башне, в то время как автомат заряжания размещается, в основном, в корпусе, где приходящаяся на единицу объема масса брони (удельная масса) почти втрое меньше брони, приходящейся на единицу объема башни. Выигрыш в массе может быть обеспечен и возможным перераспределением объемов: снижением высоты танка и увеличением его длины или ширины. По компоновочным исследованиям, удельная масса, получаемая за счет высоты танка, в 1,3 и 1,75 раза превышает удельную массу брони при удлинении танка или увеличении его ширины. Облегчение танка достигается и за счет возможного уменьшения внутреннего забронированного объема, так как для размещения автомата заряжания и немеханизированного боекомплекта требуется меньше места, чем для заряжающего с боеукладками (рис. 1). Система заряжания (заряжающий и немеханизированная боеукладка) на танках Т-55 и Т-62 со 100-мм и 115-мм пушками занимала в 1,5—1,7 раза больше объемов, чем система заряжания (автомат заря­жания и немеханизированный боекомплект) на танках Т-64А и Т-72 с калибром пушек 125 мм .

Опыт показывает, что цикл процесса заряжания может не ограничивать время подготовки и произ­водства прицельного выстрела. Наряду с калибром пушек и эффективностью боеприпасов у цели, оценочными параметрами огневого превосходства оста­лись дальность эффективной стрельбы и время, за­трачиваемое на подготовку первого выстрела. Одним из основных факторов, определяющим исход боя двух танков, является упреждение в открытии огня. Опережение противника в первом выстреле при современных вероятностях поражения цели приобретает исключительное значение. Для нагляд­ности рассмотрим теоретическую картину дуэльно­го боя танков А и Б, имеющих одинаковую вероят­ность победы друг над другом одним выстрелом Р.

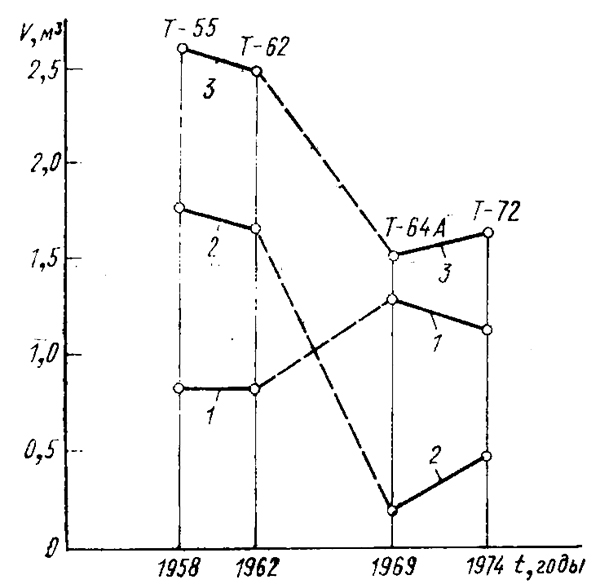

Рис. 1. Объемы систем заряжания оте¬чественных танков:
1 — объем, занимаемый заряжающим или автоматом заряжания; 2 — объем, занимаемый немеханизированным боекомплектом; 3 — суммарный объем

Рис. 1. Объемы систем заряжания оте­чественных танков:

1 — объем, занимаемый заряжающим или автоматом заряжания; 2 — объем, занимаемый немеханизированным боекомплектом; 3 — суммарный объем



Танк А, опережающий в стрельбе танк Б не менее, чем на полетное время снаряда до цели, — при всех прочих равных условиях, — будет иметь вероят­ность победы PА = P. Вероятность выживания танка Б в этом случае составит (1 – PА ), а вероятность его победы над танком А — (1 – PА) РБ (рис. 2). Характер кривой показывает, что при высокой точности стрельбы танк, упреждающий про­тивника в производстве первого выстрела, практи­чески не оставляет последнему шансов на победу.

Введение автоматизации заряжания позволило в отведенных объемах боевого отделения оптими­зировать зону, необходимую для системы заряжа­ния в целом, что увеличило число готовых к при­менению выстрелов в боевом отделении.

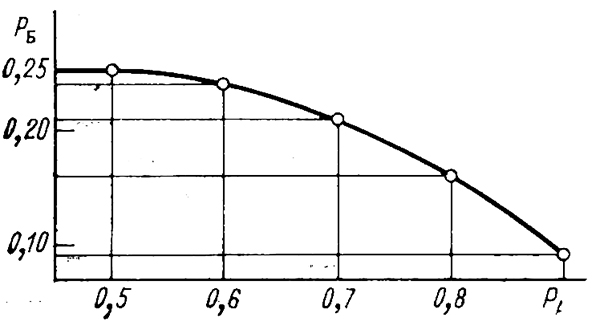

График зависимости вероятности по¬беды танка А при упреждении им откры¬тия огня по танку Б

Рис. 2. График зависимости вероятности по­беды танка А при упреждении им откры­тия огня по танку Б



Автомат заряжания позволяет повысить скоро­стрельность танковых пушек. Если на упреждение в открытии огня влияют условия работы экипажа, продолжительность заряжания пушки, характери­стики приборов наблюдения и обнаружения цели, выработки исходных данных, установки прицела и наводки пушки, то скорострельность оружия зави­сит только от средств и способов ее заряжания. Увеличение калибров пушек и, как следствие, га­баритов и массы боеприпасов привело к появлению выстрелов раздельного заряжания, что при ручном варианте заметно снижает скорость стрельбы.

Так, скорострельность 85-мм пушки танка Т-34-85 составляла 6—8 выстр./мин, в то время как устанав­ливаемые на тяжелых танках 122-мм пушки имели скорострельность 1,5—2,0 выстр./мин. Физические возможности заряжающего ограничивали дальней­шее сокращение цикла заряжания. Ручное заря­жание является наиболее трудоемкой операцией в боевой работе экипажа, при которой мускульная сила человека реализуется в стесненных условиях и с предельно возможной интенсивностью. Быстрая утомляемость заряжающего увеличивает время за­ряжания каждого последующего выстрела.

Напри­мер, при имитации раздельного заряжания 125-мм пушки (масса снаряда 25 и заряда 15 кг ) первые два заряжания были сделаны за одну минуту, пя­тое и шестое заряжания — за полторы, а девятое и десятое — почти за две минуты. Таким образом, темп заряжания к десятому выстрелу понизился в два раза.

Автомат повысил скорострельность до 10 и бо­лее выстрелов в минуту. При современном управ­лении стрельбой и насыщенности поля боя военной техникой высокая скорострельность может обеспе­чить поражение большого количества целей за ко­роткий промежуток времени. Автомат заряжания позволяет вести длительный огонь без снижения темпа стрельбы. Автоматизированный процесс за­ряжания имеет постоянный по продолжительности цикл, на который существенно не могут влиять ни масса боеприпасов, ни углы заряжания, ни количе­ство произведенных пушкой выстрелов.

Автомат заряжания повышает живучесть танка на поле боя. Удобство ручного заряжания застав­ляет размещать боекомплект у рабочего места за­ряжающего, практически по всей высоте машины, включая и наиболее часто поражаемые места кор­пуса и башни. При автоматизации его можно пере­нести в менее уязвимые части танка, например в нижнюю часть корпуса, или изолировать взрыво­опасные элементы выстрела от экипажа. Эти меро­приятия значительно снижают вероятность воспла­менения боеприпасов при поражении танка, умень­шая число безвозвратных потерь. Полезно напом­нить также, что уменьшение экипажа на одного человека позволяет сократить на 25 % как обучае­мый контингент танкистов, так и потери в личном составе на войне.

Необходимо отметить, что уменьшение экипажа до 3 человек требует значительного повышения уровня автоматизации обслуживания и боевой работы в танке, пересмотра времени технического обслуживания и необходимости нового подхода к надежности и ремонтопригодности машины.

Замена заряжающего автоматом явилась след­ствием эволюционного развития комплексной авто­матизации основных этапов процесса стрельбы и обслуживания ганка, направленной как на повыше­ние эффективности работы экипажа при одновре­менном сокращении его численности, так и на со­вершенствование конструкции машины.




Выводы

Опыт отечественного танкостроения подтвердил целесообразность применения автоматов заряжа­ния. Необходимо продолжать работы по повы­шению их быстродействия, снижению объемно-мас­совых характеристик, увеличению емкости механи­зированных боеукладок, повышению надежности, ресурса, а также живучести при эксплуатации и обстреле танка.



ЛИТЕРАТУРА

  1. Старовойтов В. С., Беляков Б. С., Зильбербург Й. С. и др. Новый основной танк США и ФРГ МВТ-70. Вестник бронетанковой техники, 1970, № 1.
  2. Ротмистров П. А. Время и танки. — М.:  Воениздат, 1972.
  3. ГОСТ В20132—74. Оружие артиллерийское. Термины и определения.
  4. Буров С. С. Конструкция и расчет танков.. М.: ВАБТВ им. Р. Я. Малиновского, 1973.
